ساخت نمودار حبابی در asp.net

در این مقاله به آموزش کشیدن نمودار از نوع حبابی در asp.net پرداخته میشود

این نمودار دارای خصوصیات زیر می باشد :

1-AlternetText :جایگزینی متن زمانی که تصویر در دسترس نیست.

2-Annotation :ذخیره یادداشت های نمودار

3-AntiAliasing : گرفتن یک مقدار برای تنظیم اینکه زمانی که متن و گرافیک کشیده میشوندایا anti-aliasing استفاده شده است

4-BackGradientStyle:تنظیم گرادیانت پس زمینه که مقدار پیش فرض none می باشد

5-Backcolor :تعیین رنگ پس زمینه که پیش فرض سفید است

6-BackImage :تعیین تصویر برای پس زمینه نمودار

7-BackHatchStyle :تنظیم سبک(style) از نوع hatch برای نمودار که پیش فرض none است

8-Height :تنظیم ارتفاع نمودار

9-Width :تنظیم عرض نمودار

10-Palette :تنظیم سبک با رنگ برای نمودار که سبک پیش فرض Chocolate است

ابتدا یک جدول به نام orderdet میسازیم که اسکریپت آن به شکل زیر باشد :

CREATE TABLE [dbo].[orderdet](
    [id] [int] IDENTITY(1,1) NOT NULL,
    [Month] [varchar](50) NULL,
    [Orders] [int] NULL,
 CONSTRAINT [PK_Order Table] PRIMARY KEY CLUSTERED
(
    [id] ASC
)WITH (PAD_INDEX = OFF, STATISTICS_NORECOMPUTE = OFF, IGNORE_DUP_KEY = OFF, ALLOW_ROW_LOCKS = ON, ALLOW_PAGE_LOCKS = ON) ON [PRIMARY]
) ON [PRIMARY]

GO

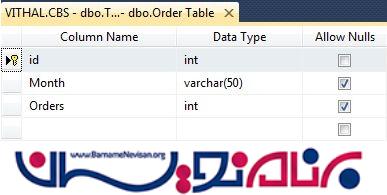

و در حالت دیزاین(design):

حالا در جدول ساخته شده چند رکورد را درج میکنیم سپس یک Stored Procedure به شکل زیر برای واکشی اطلاعات از جدول مینیویسم :

Create procedure [dbo].[GetCharData]
(
@id int =null

)
as
begin
Select Month,Orders from Orderdet
End

حالا از جعبه ابزار خود در ویژوال استدیو کنترل chart را به صفحه Default.aspx اضافه میکنیم و قسمت سورس را به شکل زیر ویرایش میکنیم :

<%@ Page Language="C#" AutoEventWireup="true" CodeFile="Default.aspx.cs" Inherits="_Default" %>

<%@ Register Assembly="System.Web.DataVisualization, Version=4.0.0.0, Culture=neutral, PublicKeyToken=31bf3856ad364e35"
    Namespace="System.Web.UI.DataVisualization.Charting" TagPrefix="asp" %>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head runat="server">
    <title>Article by Vithal Wadje</title>
</head>
<body bgcolor="black">
    <form id="form1" runat="server">
    <h4 style="color: White;">
        Article for C#Corner
    </h4>
    <asp:Chart ID="Chart1" runat="server" BackColor="192, 64, 0" BackGradientStyle="LeftRight"
        BorderlineWidth="0" Height="360px" Palette="None" PaletteCustomColors="128, 64, 0"
        Width="380px" BorderlineColor="255, 128, 0">
        <Series>
            <asp:Series Name="Series1"  YValuesPerPoint="12">
            </asp:Series>
        </Series>
        <ChartAreas>
            <asp:ChartArea Name="ChartArea1">
            </asp:ChartArea>
        </ChartAreas>
    </asp:Chart>
    </form>
</body>
</html>

حالا یک متد به شکل زیر برای بایند کردن داده به چارت مینویسیم:

private void Bindchart()
    {
        connection();
        com = new SqlCommand("GetCharData", con);
        com.CommandType = CommandType.StoredProcedure;
        SqlDataAdapter da = new SqlDataAdapter(com);
        DataSet ds = new DataSet();
        da.Fill(ds);

        DataTable ChartData = ds.Tables[0];

        //storing total rows count to loop on each Record
        string[] XPointMember = new string[ChartData.Rows.Count];
        int[] YPointMember = new int[ChartData.Rows.Count];

        for (int count = 0; count < ChartData.Rows.Count; count++)
        {
            //storing Values for X axis
            XPointMember[count] = ChartData.Rows[count]["Month"].ToString();
            //storing values for Y Axis
            YPointMember[count] = Convert.ToInt32(ChartData.Rows[count]["Orders"]);

        }
        //binding chart control
        Chart1.Series[0].Points.DataBindXY(XPointMember, YPointMember);

        //Setting width of line
        Chart1.Series[0].BorderWidth = 1;
        //setting Chart type
         Chart1.Series[0].ChartType = SeriesChartType.Bubble;

        //Hide or show chart back GridLines
  // Chart1.ChartAreas["ChartArea1"].AxisX.MajorGrid.Enabled = false;
  // Chart1.ChartAreas["ChartArea1"].AxisY.MajorGrid.Enabled = false;

        //Enabled 3D
      // Chart1.ChartAreas["ChartArea1"].Area3DStyle.Enable3D = true;
        con.Close();

    }

حالا باید در page load تابع نوشته شده را فراخوانی کرد:

protected void Page_Load(object sender, EventArgs e)
    {
        if (!IsPostBack)
        {
            Bindchart();

        }
    }

با فشردن دکمه f7 میتوانید وارد قسمت کد صفحه شوید :

using System;
using System.Collections.Generic;
using System.Linq;
using System.Web;
using System.Web.UI;
using System.Web.UI.WebControls;
using System.Data.SqlClient;
using System.Configuration;
using System.Data;
using System.Web.UI.DataVisualization.Charting;

public partial class _Default : System.Web.UI.Page
{
    private SqlConnection con;
    private SqlCommand com;
    private string constr, query;
    private void connection()
    {
        constr = ConfigurationManager.ConnectionStrings["getconn"].ToString();
        con = new SqlConnection(constr);
        con.Open();

    }
    protected void Page_Load(object sender, EventArgs e)
    {
        if (!IsPostBack)
        {
            Bindchart();

        }
    }


    private void Bindchart()
    {
        connection();
        com = new SqlCommand("GetCharData", con);
        com.CommandType = CommandType.StoredProcedure;
        SqlDataAdapter da = new SqlDataAdapter(com);
        DataSet ds = new DataSet();
        da.Fill(ds);

        DataTable ChartData = ds.Tables[0];

        //storing total rows count to loop on each Record
        string[] XPointMember = new string[ChartData.Rows.Count];
        int[] YPointMember = new int[ChartData.Rows.Count];

        for (int count = 0; count < ChartData.Rows.Count; count++)
        {
            //storing Values for X axis
            XPointMember[count] = ChartData.Rows[count]["Month"].ToString();
            //storing values for Y Axis
            YPointMember[count] = Convert.ToInt32(ChartData.Rows[count]["Orders"]);


        }
        //binding chart control
        Chart1.Series[0].Points.DataBindXY(XPointMember, YPointMember);

        //Setting width of line
        Chart1.Series[0].BorderWidth = 1;
        //setting Chart type
         Chart1.Series[0].ChartType = SeriesChartType.Bubble;

        //Hide or show chart back GridLines
  // Chart1.ChartAreas["ChartArea1"].AxisX.MajorGrid.Enabled = false;
  // Chart1.ChartAreas["ChartArea1"].AxisY.MajorGrid.Enabled = false;

        //Enabled 3D
      // Chart1.ChartAreas["ChartArea1"].Area3DStyle.Enable3D = true;
        con.Close();

    }
}

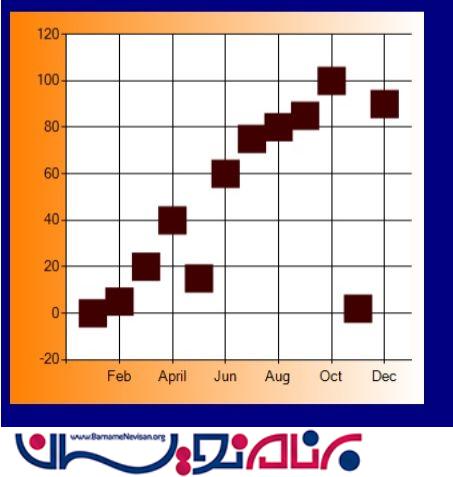

حالا میتوانید برنامه رو اجرا کنید که شکل زیر را مشاهده خواهید کرد:

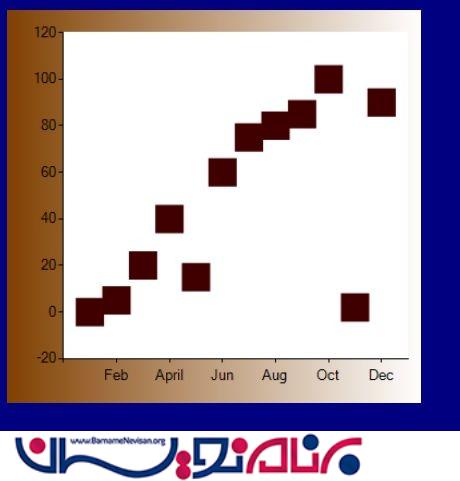

اگر بخواهیم خطوط گرید را نشان دهیم باید تغییر زیر را انجام دهیم:

Chart1.ChartAreas["ChartArea1"].AxisX.MajorGrid.Enabled = false;
Chart1.ChartAreas["ChartArea1"].AxisY.MajorGrid.Enabled = false;

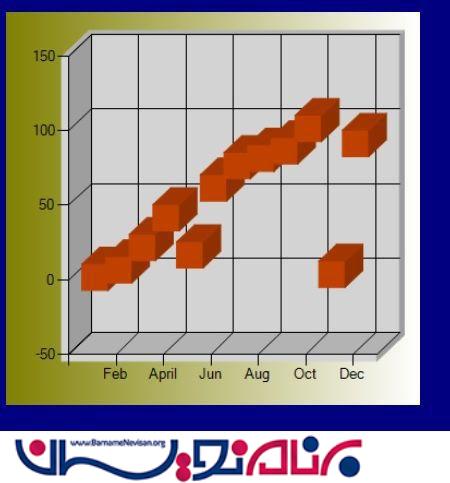

برای فعال کردن استایل 3d :

Chart1.ChartAreas["ChartArea1"].Area3DStyle.Enable3D = true;

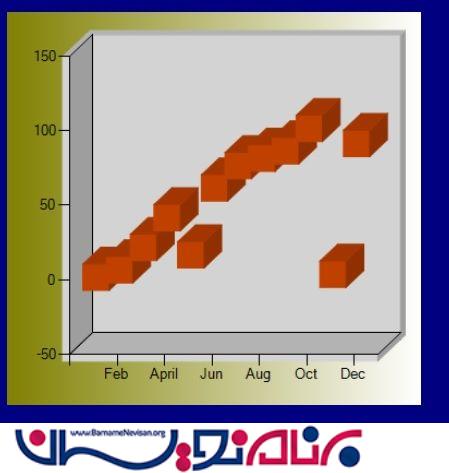

برای مخفی کردن خطوط گرید در استایل 3d:

Chart1.ChartAreas["ChartArea1"].AxisX.MajorGrid.Enabled = false;
Chart1.ChartAreas["ChartArea1"].AxisY.MajorGrid.Enabled = false;

فایل های ضمیمه

UsingBubbleChart.zip
