ساخت نمودار توسط highchart در Asp.Net MVC

در این مقاله نحوه ایجاد چارت در MVC را شرح خواهیم داد.

ساخت نمودار توسط  highchart در Asp.Net MVC

آکادمی برنامه نویسان ، برگزار کننده دوره های آموزش برنامه نویسی با استفاده از اساتید مجرب و حرفه ای در سراسر ایران .

[ جهت مشاهده دوره های درحال ثبت نام کلیک کنید ]

ارائه مدارک معتبر آموزشی و ورود به بازار کار .

Highchart یک کتابخانه جاوا اسکریپت برای نمودار است.و نمودارهای بسیار زیبایی ترسیم میکند با انتخاب های متنوع وانتخاب های Css  و دارای تعامل با نمودار های داینامیک و انیمیشن حال میخواهیم از highchart در mvc استفاده کنیم.

برای دیدن  چارت های آن میتوانید به آدر زیر مراجعه کنید:

http://www.highcharts.com/demo/

شما میتوانید گزینه های نمودار را به دوروش زیر بدست آورید:

1- روش اول : استفاده از این چارت در MVC شما فقط به فایل جاوا اسکریپت نیاز دارید و تهیه داده مناسب برای آن.

2- روش دوم : گزینه دیگر این است که از dll ای به نام DotNet.HighChart و ایجاد شی از Highchart در کنترلرو تنظیم تمام خصوصیات آن و برگداندن این شی به ویو برای نمایش آن،برای این روش  لینک زیر را مشاهده کنید و کد آنرا برای پیاده سازی این روش دانلود کنید.

https://dotnethighcharts.codeplex.com/

در این مقاله ما روش اول را پیاده سازی خواهیم کرد.داده ها را از پایگاه داده درون یک جدول انتقال میدهیم و ما یک نمودار ازنوع Pie ایجاد میکنیم:

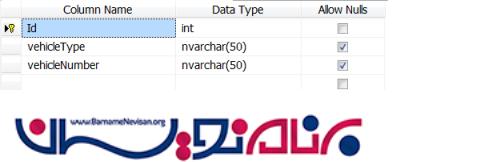

ابتدا یک جدول در پایگاه داده خود به نام VehicleMaster به شکل زیر میسازیم :

CREATE TABLE [dbo].[VehicleMaster]
(
    [Id] INT NOT NULL PRIMARY KEY IDENTITY,
    [vehicleType] NVARCHAR(50) NULL,
    [vehicleNumber] NVARCHAR(50) NULL
)

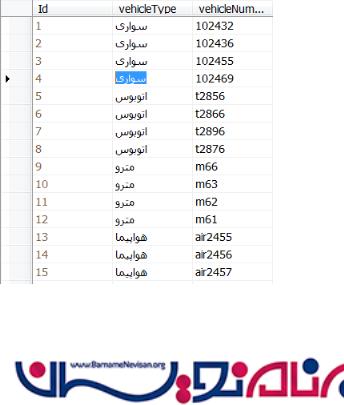

سپس مقداری اطلاعات در جدول خود درج میکنیم :

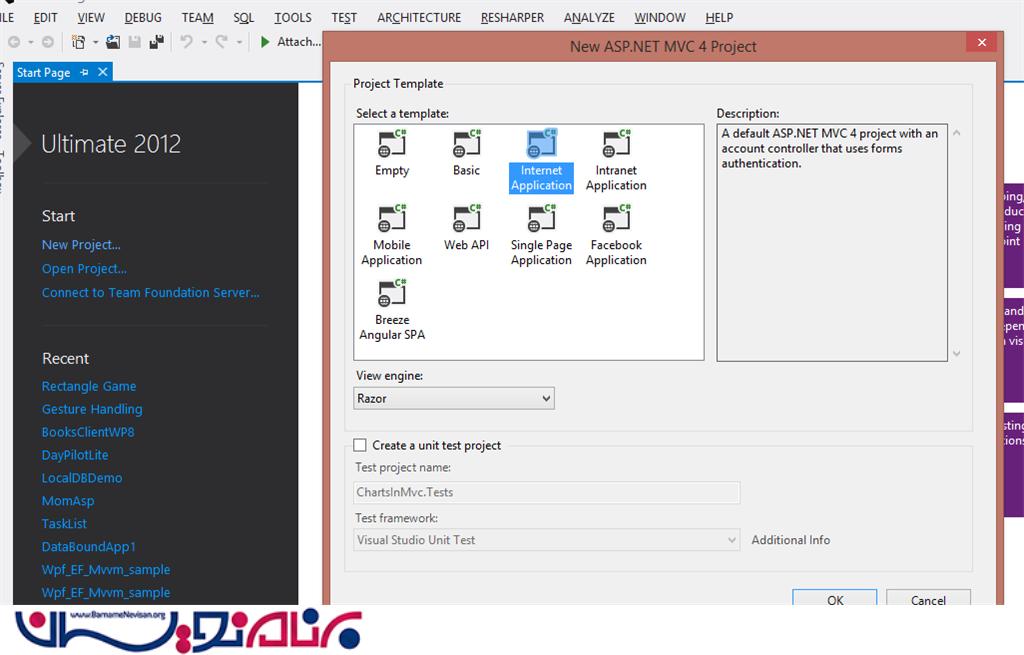

یک پروژه از نوع MVC بسازید :

حال روی پوشه کنترلر خود کلیک راست کرده و یک کنترلر به نام Home بسازید در کنترلر خود یک متد استاتیک به نام GetVehicleSummary برای اتصال به پایگاه داده و خودن اطلاعات و ریختن اطلاعات خوانده شده در

SqlDataAdapter  مینویسیم:

     public static DataTable GetVehicleSummary()
        {
            DataTable dt = new DataTable("VehicleSummary");
            string query = "Select Vehicletype,str(count(Vehicletype)* 100.0 / (Select Count(*) From VehicleMaster), 5,1) as percentage ";
            query+="from VehicleMaster group by Vehicletype";
            SqlConnection con = new SqlConnection();
            con.ConnectionString = "Data Source=.;" + "Initial Catalog=Transport;" + "Integrated Security=True;";
            SqlCommand cmd = new SqlCommand();
            cmd.CommandText = query;
            cmd.Connection = con;
            SqlDataAdapter da = new SqlDataAdapter(cmd);
            con.Open();
            da.Fill(dt);
            con.Close();
            return dt;
        }

حالا یک مدل برای نگه داری اطلاعات و پاس دادن آنها به کنترلر ایجاد میکنیم:

    public class Summary
        {
            public double Item { get; set; }            public string Value { get; set; }
        }

سپس یک اکشن متد با خروجی از نوع jsonResult  برای نمایش خروجی به ویو مینویسیم:

[HttpGet]
public JsonResult VehicleSummary()
{
    List<Summary> lstSummary = new List<Summary>();

    foreach (DataRow dr in GetVehicleSummary().Rows)
    {
        Summary summary = new Summary();
        summary.Value = dr[0].ToString().Trim();
        summary.Item = Convert.ToDouble(dr[1]);
        lstSummary.Add(summary);

    }
    return Json(lstSummary.ToList(), JsonRequestBehavior.AllowGet);
}

کد کامل کنترلر به شکل زیر می باشد:

using System;
using System.Collections.Generic;
using System.Data;
using System.Data.SqlClient;
using System.Linq;
using System.Web;
using System.Web.Mvc;

namespace ChartsInMvc.Controllers
{
    public class HomeController : Controller
    {

        public static DataTable GetVehicleSummary()
        {
            DataTable dt = new DataTable("VehicleSummary");
            string query = "Select Vehicletype,str(count(Vehicletype)* 100.0 / (Select Count(*) From VehicleMaster), 5,1) as percentage ";
            query+="from VehicleMaster group by Vehicletype";
            SqlConnection con = new SqlConnection();
            con.ConnectionString = "Data Source=.;" + "Initial Catalog=Transport;" + "Integrated Security=True;";
            SqlCommand cmd = new SqlCommand();
            cmd.CommandText = query;
            cmd.Connection = con;
            SqlDataAdapter da = new SqlDataAdapter(cmd);
            con.Open();
            da.Fill(dt);
            con.Close();
            return dt;
        }
        public class Summary
        {
            public double Item { get; set; }            public string Value { get; set; }
        }

        [HttpGet]
        public JsonResult VehicleSummary()
        {
            List<Summary> lstSummary = new List<Summary>();
            foreach (DataRow dr in GetVehicleSummary().Rows)
            {
                Summary summary = new Summary();
                summary.Value = dr[0].ToString().Trim();
                summary.Item = Convert.ToDouble(dr[1]);
                lstSummary.Add(summary);
            }
            return Json(lstSummary.ToList(), JsonRequestBehavior.AllowGet);
        }
        public ActionResult Index()
        {
            ViewBag.Message = "بهترین مقالات را در برنامه نویسان بیابید";

            return View();
        }


    }
}

حال باید کتابخانه های لازم را به Layout  برنامه اضافه کنیم:

<script src="http://code.highcharts.com/highcharts.js"></script>
<script src="http://code.highcharts.com/modules/exporting.js"></script>

    <script src="http://ajax.googleapis.com/ajax/libs/jquery/1.11.2/jquery.min.js"></script>

حال باید در ویو خود (ویو Index) یک اسکریپت به صورت زیر بنویسیم:

<script type="text/javascript">
        $(function () {
            $.ajax({
                url: 'Home/VehicleSummary',
                dataType: "json",
                type: "GET",
                contentType: 'application/json; charset=utf-8',
                async: false,
                processData: false,
                cache: false,
                delay: 15,
                success: function (data) {
                    // alert(data);
                    var series = new Array();
                    for (var i in data) {
                        var serie = new Array(data[i].Value, data[i].Item);
                        series.push(serie);
                    }
                    DrawPieChart(series);
                },
                error: function (xhr) {
                    alert('error');
                }
            });
        });
        function DrawPieChart(series) {
            $('#container').highcharts({

                chart: {
                    plotBackgroundColor: null,
                    plotBorderWidth: 1, //null,
                    plotShadow: false
                },
                title: {
                    text: 'نتیجه حمل و نقل'
                },
                tooltip: {
                    pointFormat: '{series.name}: <b>{point.percentage:.1f}%</b>'
                },
                plotOptions: {
                    pie: {
                        allowPointSelect: true,
                        cursor: 'pointer',
                        dataLabels: {
                            enabled: false
                        },
                        showInLegend: true
                    }
                },
                series: [{
                    type: 'pie',
                    name: 'Task Status',
                    data: series
                }]
            });
        }
    </script>

سپس یک div  با id="container به ویو خود اضافه کنیم:

<div id="container" style="min-width: 350px; height: 350px; max-width: 600px; margin: 0 auto"></div>

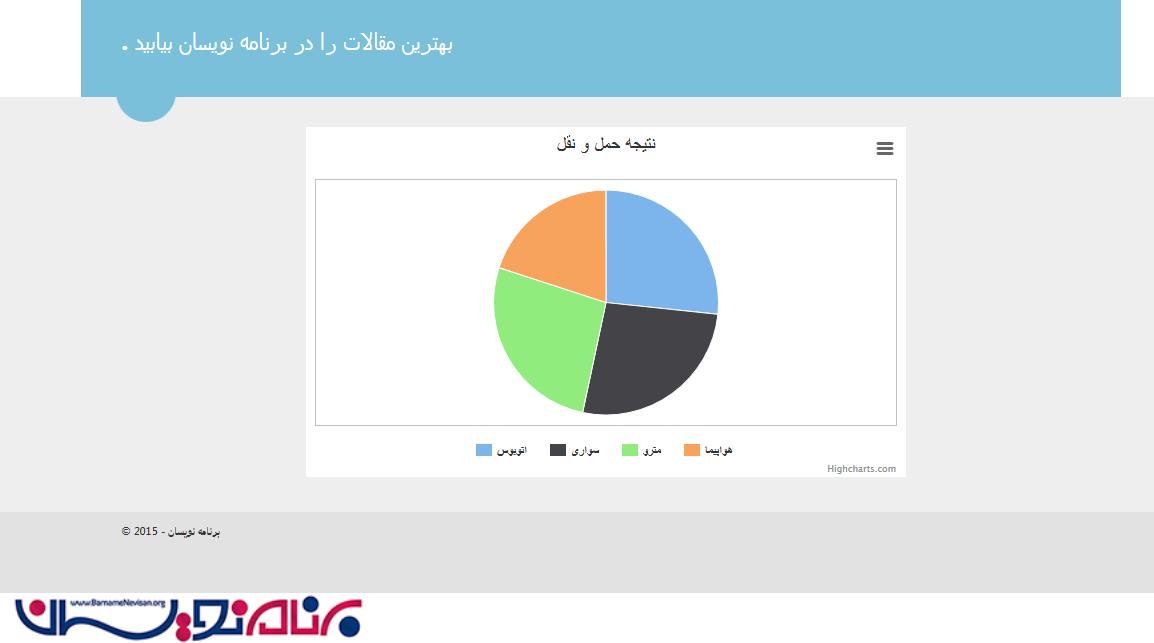

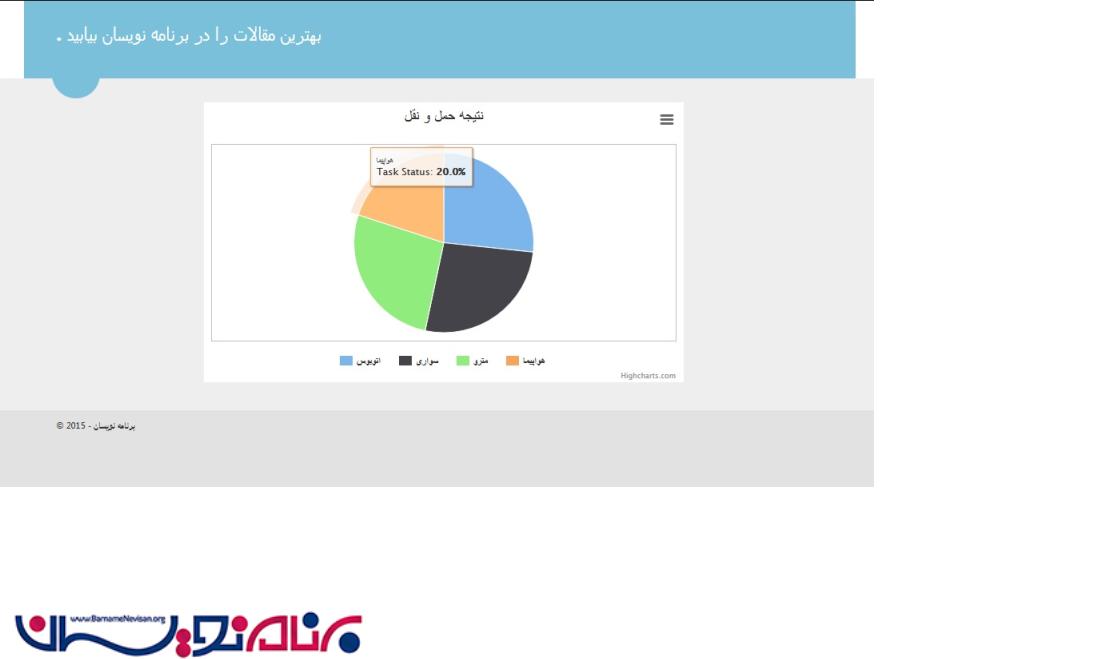

حالا میتوانید برنامه رو اجرا کنید :

برای استفاده نوع های دیگر نمودار مثل نمودار خطی در یا ستونی یا میله ای ما نیاز داریم نوع نمودار را  مشخص کنیم و داده به آن فرمت را تهیه کنیم :


    $('#container').highcharts({
    chart: {
    type: 'column'
    },
