آشنایی با SVG در HTML5

پنجشنبه 25 تیر 1394

Scalable Vector Graphics که به اختصار SVG گفته میشود . در این مقاله قصد داریم امکانات HTML5 را مورد بررسی قرار دهیم

SVG Rectanlge

تگ <rect> که معرف مربع در SVG میباشد و با استفاده از این تگ شما میتوانید انواع مختلفی از اشکال با طول و عرض متفاوت ، رنگ های متفاوت ، قطر و نوع خطهای متفاوت  را ترسیم کنید .

پارامترهای استفاده شده

در ادامه به یک مثال از پارامتر های ذکر شده می پردازیم :

    <rect x="50" y="20" rx="20" ry="20" width="150" height="150"
       style="fill:red;stroke:black;stroke-width:5;opacity:0.5"
    class="style class" >
    </rect>

<rect> : که معرف یک شکل چهار ضلعی میباشد .

x و y :که برای ترسیم اشکال در محور x و محور y ها میباشد .

طول و عرض : برای ترسیم اشکال مختلف استفاده میشود .

rx و  ry : گوشه های شکل ترسیم شده را تعیین میکند .

Style : style را در داخل تگ می نویسیم .

Class : نام خارجی را برای تگ مورد نظر مشخص میکند .

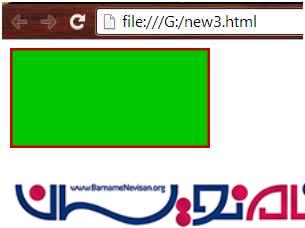

به مثال زیر توجه کنید :

    <html>
        <body>
            <svg width="200" height="100">
                <rect width="200" height="100" style="fill:#00c800;stroke-width:5;stroke:#c80000">
                </svg>
            </body>
        </html>

در دستور قبل width و height  را مقدار دهی کردیم .همچنین style را مقدار دهی می کنیم .

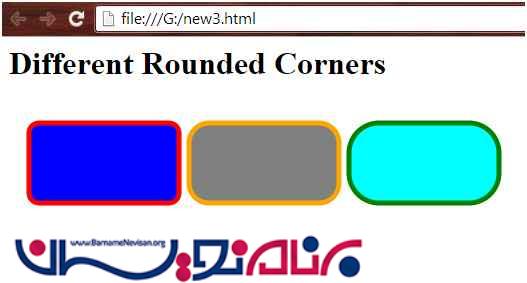

مثال دوم :


    <html>
        <body>
            <h1> Different Rounded Corners</h1>
            <svg width="500" height="200">
                <rect x="20" y="20" rx="10" ry="10" width="150" height="80" style="fill:blue;stroke:red;stroke-width:5"/>
                <rect x="180" y="20" rx="20" ry="20" width="150" height="80" style="fill:grey;stroke:orange;stroke-width:5"/>
                <rect x="340" y="20" rx="30" ry="30" width="150" height="80" style="fill:cyan;stroke:green;stroke-width:5">
                </svg>
            </body>
        </html>

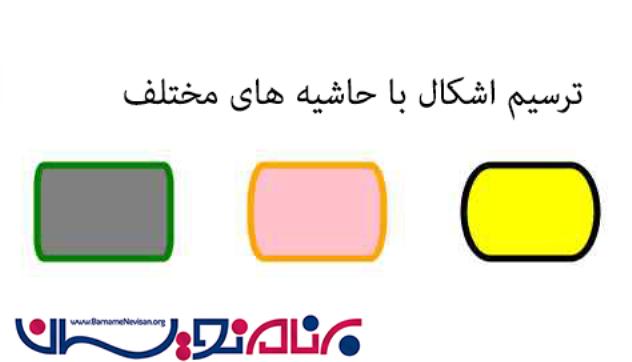

ترسیم شکل با حاشیه های مختلف :


    <html>
        <body>
            <h1>Different corner rounding coordinates</h1>
            <svg width="500" height="300">
                <rect x="20" y="20" rx="5" ry="15" width="100" height="70" style="fill:grey;stroke:green;stroke-width:5"/>
                <rect x="180" y="20" rx="10" ry="30" width="100" height="70" style="fill:pink;stroke:orange;stroke-width:5"/>
                <rect x="340" y="20" rx="20" ry="50" width="100" height="70" style="fill:yellow;stroke:black;stroke-width:5">
                </svg>
            </body>
        </html>

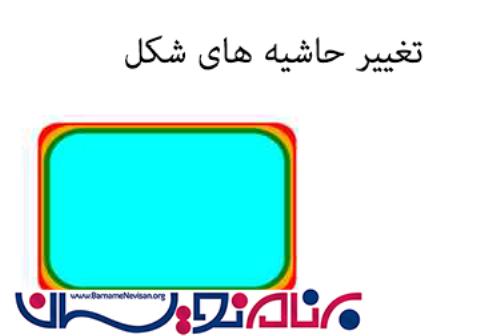

متال سوم :


    <html>
        <body>
            <h1>Overlapped Rounded Corners</h1>
            <svg width="300" height="200">
                <rect x="30" y="20" rx="10" ry="10" width="200" height="150" style="fill:blue;stroke:red;stroke-width:15"/>
                <rect x="30" y="20" rx="20" ry="20" width="200" height="150" style="fill:grey;stroke:orange;stroke-width:10"/>
                <rect x="30" y="20" rx="30" ry="30" width="200" height="150" style="fill:cyan;stroke:green;stroke-width:5">
                </svg>
            </body>
        </html>

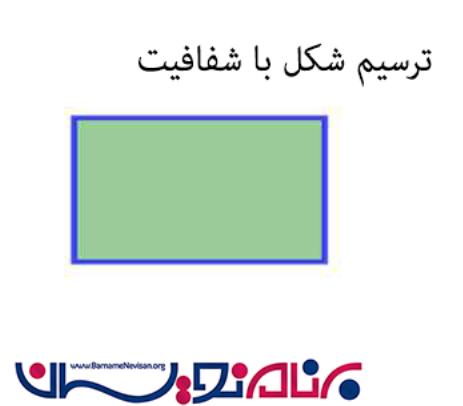

مثال چهارم :

<html>
    <body>
        <h1>Rectangle with opacity</h1>
        <svg width="300" height="200">
            <rect x="50" y="20" width="200" height="150" style="fill:green;stroke:blue;stroke-width:5;fill-opacity:0.4;stroke-opacity:0.7">
            </svg>
        </body>
 </html>

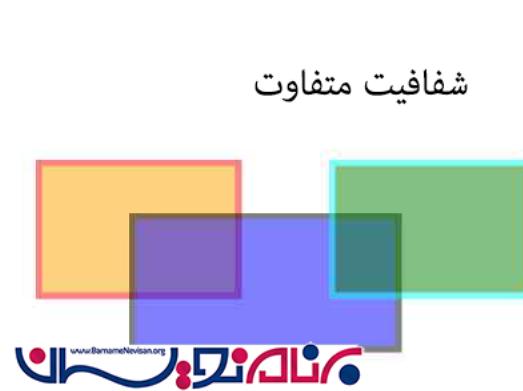

مثال پنجم :

<html>
    <body>
        <h1>Overlapped with opacity</h1>
        <svg width="400" height="300">
            <rect x="20" y="20" width="150" height="100" style="fill:orange;stroke:red;stroke-width:5;opacity:0.5"/>
            <rect x="90" y="60" width="200" height="100" style="fill:blue;stroke:black;stroke-width:5;opacity:0.5"/>
            <rect x="240" y="20" width="150" height="100" style="fill:green;stroke:cyan;stroke-width:5;opacity:0.5"/>
        </svg>
    </body>
</html>
