نمودارهای قطبی و راداری در ASP.Net

پنجشنبه 16 مهر 1394

در اینجا قصد داریم با نمودارهای Polar و Radar در ASP.Net آشنا شویم . نمودارهای ASP.Net کنترل های قدرتمندی برای ساختن نمودارهای تعاملی هستند . در این قسمت ما نمودارهای قطبی (polar) و رادار رو مورد بحث قرار دادیم . و نمونه هایی از اینگونه نمودارها را ایجاد خواهیم کرد .

نمودارهای قطبی و راداری در ASP.Net

در ابتدا خاصیت های این نمودارها را بررسی میکنیم . نمودارهای قطبی و راداری دارای خصوصیات مشترک زیر هستند .

AlternetText : تنظیم توضیحات درباره تصویر هنگامی که تصویر در دسترس نیست

Annotation : حاشیه نویسی نمودارها

AntiAliasing :  تنظیم یک مقدار که تعیین میکند از چه anti-Aliasing   استفاده شده است زمانی که متن و تصویر در حال کشیده شدن هستند .

BackGradientStyle : تنظیم سایه روشن پس زمینه

Backcolor : تنظیم رنگ نمودار

BackImage : تنظیم تصویر پس زمینه

BackHatchStyle : سایه دار شدن رنگ زمینه

Height :  تنظیم ارتفاع نمودار

Width : تنظیم عرض نمودار

Palette : تنظیم سبک نمودار

PaletteCustomColors  : تنظیم رنگ کنترل نمودار

Series : تنظیم سری نمودار



توضیحات رو با یک مثال عملی و ساخت یک نمونه کامل میکنیم .

قدم اول

در بانک اطلاعاتی یک جدول ایجاد میکنیم و داده ها را به آن اضافه میکنیم .

SET ANSI_NULLS ON
GO
SET QUOTED_IDENTIFIER ON
GO
SET ANSI_PADDING ON
GO
CREATE TABLE [dbo].[orderdet](
    [id] [int] IDENTITY(1,1) NOT NULL,
    [Month] [varchar](50) NULL,
    [Orders] [int] NULL,
 CONSTRAINT [PK_Order Table] PRIMARY KEY CLUSTERED
(
    [id] ASC
)WITH (PAD_INDEX = OFF, STATISTICS_NORECOMPUTE = OFF, IGNORE_DUP_KEY = OFF, ALLOW_ROW_LOCKS = ON, ALLOW_PAGE_LOCKS = ON) ON [PRIMARY]
) ON [PRIMARY]

GO
SET ANSI_PADDING OFF
GO
SET IDENTITY_INSERT [dbo].[orderdet] ON

GO
INSERT [dbo].[orderdet] ([id], [Month], [Orders]) VALUES (1, N'Jan', 0)
GO
INSERT [dbo].[orderdet] ([id], [Month], [Orders]) VALUES (2, N'Feb', 5)
GO
INSERT [dbo].[orderdet] ([id], [Month], [Orders]) VALUES (3, N'March', 20)
GO
INSERT [dbo].[orderdet] ([id], [Month], [Orders]) VALUES (4, N'April', 40)
GO
INSERT [dbo].[orderdet] ([id], [Month], [Orders]) VALUES (5, N'May', 15)
GO
INSERT [dbo].[orderdet] ([id], [Month], [Orders]) VALUES (6, N'Jun', 60)
GO
INSERT [dbo].[orderdet] ([id], [Month], [Orders]) VALUES (7, N'July', 75)
GO
INSERT [dbo].[orderdet] ([id], [Month], [Orders]) VALUES (8, N'Aug', 80)
GO
INSERT [dbo].[orderdet] ([id], [Month], [Orders]) VALUES (9, N'Sep', 85)
GO
INSERT [dbo].[orderdet] ([id], [Month], [Orders]) VALUES (10, N'Oct', 100)
GO
INSERT [dbo].[orderdet] ([id], [Month], [Orders]) VALUES (11, N'Nov', 2)
GO
INSERT [dbo].[orderdet] ([id], [Month], [Orders]) VALUES (12, N'Dec', 90)
GO
SET IDENTITY_INSERT [dbo].[orderdet] OFF
Go





بعد از ایجاد جدول و اجرای آن ، رکوردهای جدول به صورت زیر خواهد بود .




قدم دوم

     برای دیتابیس پروسیجری برای واکشی اطلاعات به صورت زیر ایجاد میکنیم .

Create procedure [dbo].[GetCharData]
(
@id int =null

)
as
begin
Select Month,Orders from Orderdet
End



قدم سوم

یک Web Application ایجاد میکنیم .

Microsoft Visual Studio 2010 > File > New Project > C# > Empty Website >

روی نام پروژه راست کلیک کرده و یک صفحه Default.aspx اضافه میکنیم .

کدهای زیر در این صفحه قرار دارند .

<%@ Page Language="C#" AutoEventWireup="true" CodeFile="Default.aspx.cs" Inherits="_Default" %>

<%@ Register Assembly="System.Web.DataVisualization, Version=4.0.0.0, Culture=neutral, PublicKeyToken=31bf3856ad364e35"
    Namespace="System.Web.UI.DataVisualization.Charting" TagPrefix="asp" %>
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head runat="server">
    <title>Article by Vithal Wadje</title>
</head>
<body bgcolor="blue">
    <form id="form1" runat="server">
    <h4 style="color: White;">
        Article for C#Corner
    </h4>
    <asp:Chart ID="Chart1" runat="server" BackColor="64, 64, 0"
        BackGradientStyle="LeftRight" Height="370px" Palette="None"
        PaletteCustomColors="Maroon" Width="370px">
        <Series>
            <asp:Series Name="Series1" ChartType="Radar">
            </asp:Series>
        </Series>
        <ChartAreas>
            <asp:ChartArea Name="ChartArea1" >
            </asp:ChartArea>
        </ChartAreas>
        <BorderSkin BackColor="" PageColor="192, 64, 0" />
    </asp:Chart>


    </form>
</body>
</html>





قدم چهارم

یک متد برای اتصال کنترل نمودار ایجاد میکنیم .

صفحه default.aspx.cs را باز کرده و یک تابع با نام Bindchart ایجاد میکنیم .

private void Bindchart()
{
     connection();
     query = "select *from Orderdet";//not recommended this i have written just for example,write stored procedure for security
     com = new SqlCommand(query, con);
     SqlDataAdapter da = new SqlDataAdapter(query, con);
     DataSet ds = new DataSet();
     da.Fill(ds);

     DataTable ChartData=ds.Tables[0];

     //storing total rows count to loop on each Record
     string[] XPointMember = new string[ChartData.Rows.Count];
     int[] YPointMember = new int[ChartData.Rows.Count];

     for (int count = 0; count < ChartData.Rows.Count;count++ )
     {
          //storing Values for X axis
          XPointMember[count] = ChartData.Rows[count]["Month"].ToString();
          //storing values for Y Axis
          YPointMember[count] = Convert.ToInt32(ChartData.Rows[count]["Orders"]);


     }
     //binding chart control
     Chart1.Series[0].Points.DataBindXY(XPointMember, YPointMember);

     //Setting width of line
     Chart1.Series[0].BorderWidth = 2;
     //setting Chart type
     //  Chart1.Series[0].ChartType = SeriesChartType.Polar ;
     Chart1.Series[0].ChartType = SeriesChartType.Radar;
     // Chart1.ChartAreas["ChartArea1"].AxisX.MajorGrid.Enabled = false;
     //Chart1.ChartAreas["ChartArea1"].AxisY.MajorGrid.Enabled = false;

     //Chart1.ChartAreas["ChartArea1"].Area3DStyle.Enable3D = true;


     con.Close();

}



تابع را در PageLoad  صدا می زنیم .

protected void Page_Load(object sender, EventArgs e)
    {
        if (!IsPostBack)
        {
            Bindchart();

        }
    }



صفحه default.aspx.cs به صورت زیر ظاهر می شود .



using System;
using System.Collections.Generic;
using System.Linq;
using System.Web;
using System.Web.UI;
using System.Web.UI.WebControls;
using System.Data.SqlClient;
using System.Configuration;
using System.Data;
using System.Web.UI.DataVisualization.Charting;

public partial class _Default : System.Web.UI.Page
{
    private SqlConnection con;
    private SqlCommand com;
    private string constr, query;
    private void connection()
    {
        constr = ConfigurationManager.ConnectionStrings["getconn"].ToString();
        con = new SqlConnection(constr);
        con.Open();

    }
    protected void Page_Load(object sender, EventArgs e)
    {
        if (!IsPostBack)
        {
            Bindchart();

        }
    }


    private void Bindchart()
    {
        connection();
        query = "select *from Orderdet";//not recommended this i have written just for example,write stored procedure for security
        com = new SqlCommand(query, con);
        SqlDataAdapter da = new SqlDataAdapter(query, con);
        DataSet ds = new DataSet();
        da.Fill(ds);

        DataTable ChartData=ds.Tables[0];

        //storing total rows count to loop on each Record
        string[] XPointMember = new string[ChartData.Rows.Count];
        int[] YPointMember = new int[ChartData.Rows.Count];

        for (int count = 0; count < ChartData.Rows.Count;count++ )
        {
            //storing Values for X axis
            XPointMember[count] = ChartData.Rows[count]["Month"].ToString();
            //storing values for Y Axis
            YPointMember[count] = Convert.ToInt32(ChartData.Rows[count]["Orders"]);


        }
      //binding chart control
        Chart1.Series[0].Points.DataBindXY(XPointMember, YPointMember);

        //Setting width of line
        Chart1.Series[0].BorderWidth = 2;
        //setting Chart type
      //  Chart1.Series[0].ChartType = SeriesChartType.Polar ;
       Chart1.Series[0].ChartType = SeriesChartType.Radar;
     // Chart1.ChartAreas["ChartArea1"].AxisX.MajorGrid.Enabled = false;
       //Chart1.ChartAreas["ChartArea1"].AxisY.MajorGrid.Enabled = false;

     Chart1.ChartAreas["ChartArea1"].Area3DStyle.Enable3D = true;


        con.Close();
    }
}

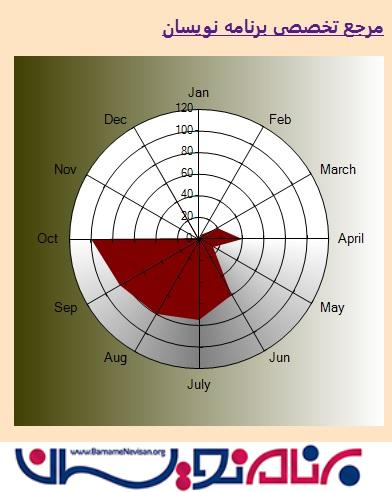

نمودار قطبی ساده ایجاد شد .

برای فعال کردن نمودار قطبی 3D از کد زیر استفاده میکنیم .

 Chart1.ChartAreas["ChartArea1"].Area3DStyle.Enable3D = true;



برای نمودار رادار ساده از کد زیر استفاده میکنیم .

Chart1.Series[0].ChartType = SeriesChartType.Radar;



و برای نمودار رادار 3D از کد زیر استفاده میکنیم .

Chart1.ChartAreas["ChartArea1"].Area3DStyle.Enable3D = true;



نکته : در web.config ، connection string  را بر اساس سرور خود تنظیم کنید .
